由示波器、信號源、邏輯分析儀、固定電源、程控電源等模塊構成，功能強大
可選配模電、數電、電路分析等實驗套件，實現基礎課程實驗教學創新與提高
適合學生在宿舍/家里使用，隨時隨地開展實驗
支持口袋儀器云平臺，實現遠程教學互動
在HPI-1000基礎上電源模塊全面升級——驅動能力更強，精度更高，紋波更低

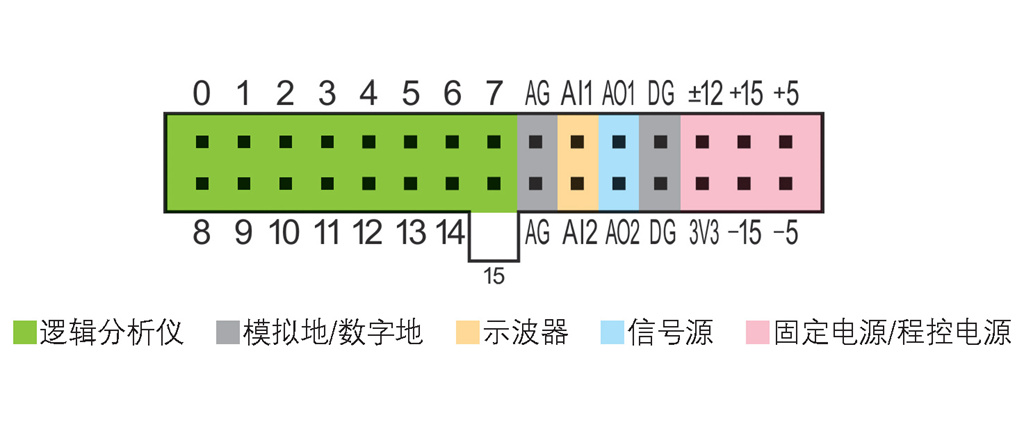

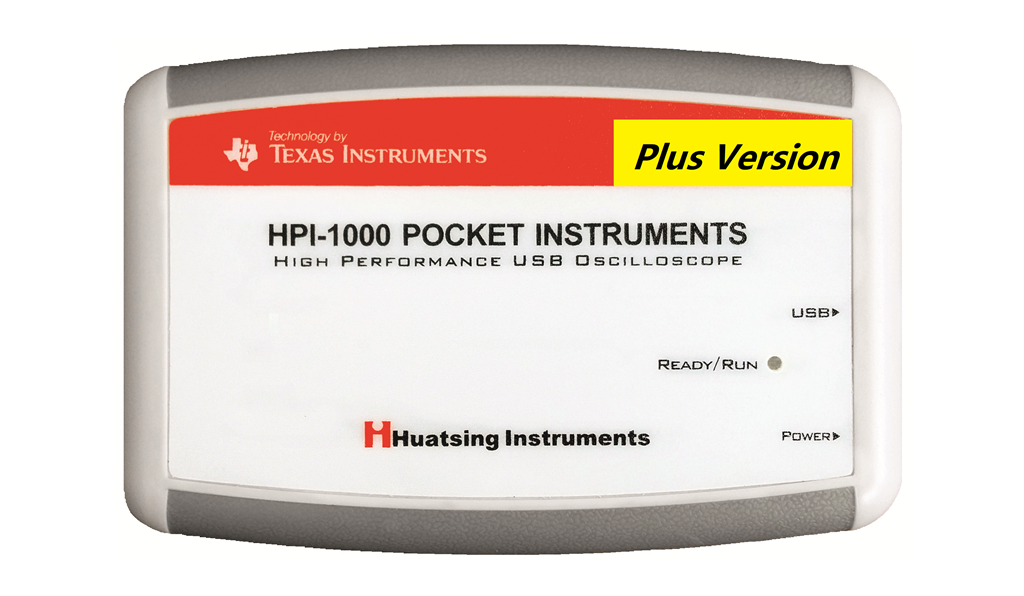

HPI-1000plus多功能口袋儀器具有雙通道示波器、雙通道信號源、16通道邏輯分析儀、頻譜分析儀、5路固定電源、1路程控電源以及網絡云平臺等功能。既可以作為便攜式通用測量?jī)x器使用，也可以通過HPI專用接口與華清科儀模電、數電、電路分析、混合電路等實驗套件連接使用。HPI-1000plus多功能口袋儀器內部使用20多顆TI公司高性能芯片，在硬件及軟件上為這些實驗套件及課程做了定制與優化，比一般便攜式儀器使用起來更加方便、效果更好。HPI-1000plus多功能口袋儀器可以作為口袋實驗室的核心工具，將模電、數電、電路、EDA等實驗課程搬回宿舍和家里隨時隨地進行，不再受時間和空間的制約，還可以通過口袋儀器云平臺與教師進行遠程實時互動。

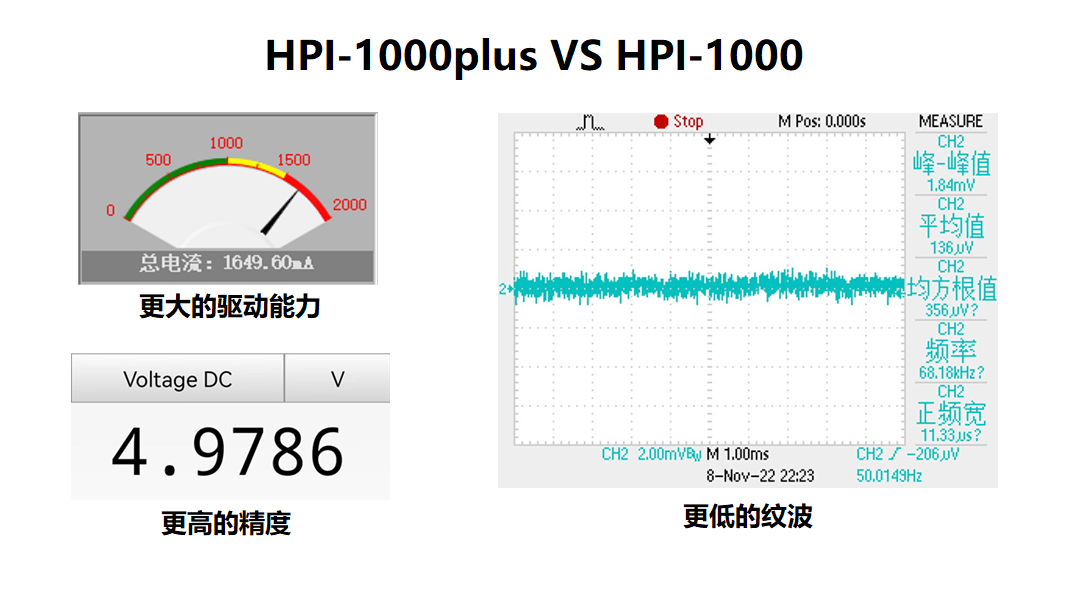

HPI-1000plus型在原HPI-1000多功能口袋儀器基礎上將電源模塊全面升級，各路固定電源驅動能力與精度大幅提升的同時，電源紋波（噪聲）大幅下降——其中+5V基準電源紋波低至10mV以下！全新設計的電源模塊進一步拓寬了口袋儀器的應用領域：可以完成需要大電流輸出的諧振電路實驗、需要精密電壓的電源轉換實驗以及需要低噪聲電源的小信號放大實驗。
模 塊 | 特 性 | 指 標 | 備 注 |

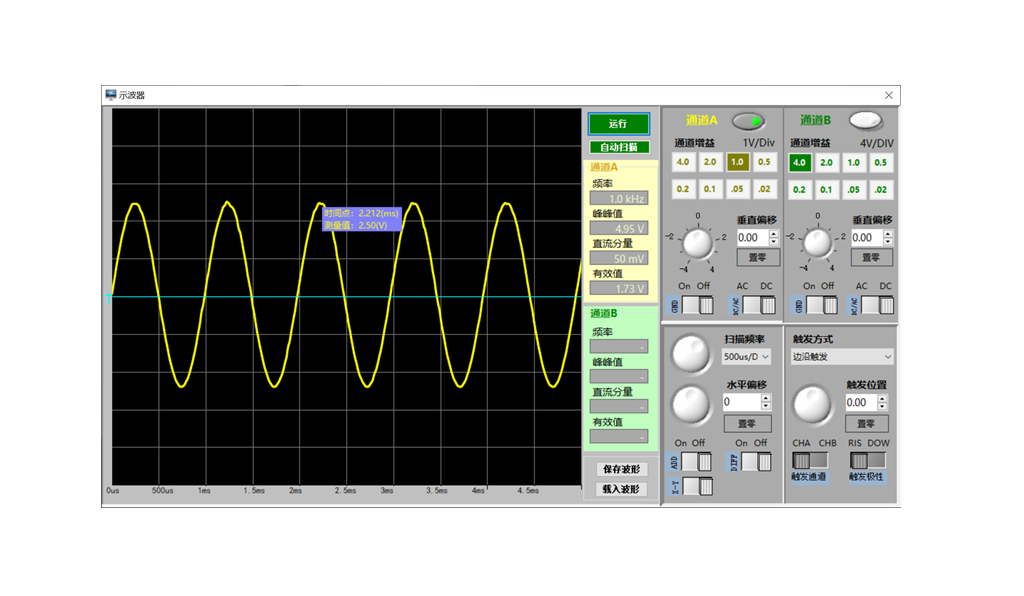

| 示波器 | 采樣速率（帶寬） | 20MSa/s（5MHz） | |
通道數 | 2 | 通道端口均帶有保護 | |
輸入信號范圍 | -15 ~ +15V | ||
信號源1 （大信號） | 波形種類 | 正弦、三角、方波、TTL | |
| 波形刷新率 | 15MSa/s | ||
| 輸出信號范圍 | -5 ~ +5V | ||
| 占空比范圍 | 0~100% | ||
信號源2 （小信號） | 波形刷新率 | 160KSa/s | |
| 垂直分辨率 | 12位 | ||
| 輸出信號范圍 | -1.5V ~ +1.5V | ||
| 最小信號幅值 | 20mVp-p | ||
| 邏輯分析儀 | 通道數 | 16通道 | 通道端口均帶有保護 |
| 捕獲速率 | 1MSa/s | ||
| 觸發方式 | 高/低電平 | 每通道獨立設置 | |
| 電源 | +5V | 200mA | 紋波<10mV |
| -5V | 200mA | 紋波<50mV | |
| +3.3V | 200mA | 紋波<20mV | |
| +15V | 100mA | 紋波<20mV | |
| -15V | 100mA | 紋波<50mV | |
| -12V~+12V（程控） | 50mA |
