由示波器、信號源、邏輯分析儀、固定電源、程控電源等模塊構成，功能強大
可選配模電、數電、電路分析等實驗套件，實現基礎課程實驗教學創新與提高
適合學生在宿舍/家里使用，隨時隨地開展實驗
支持口袋儀器云平臺，實現遠程教學互動

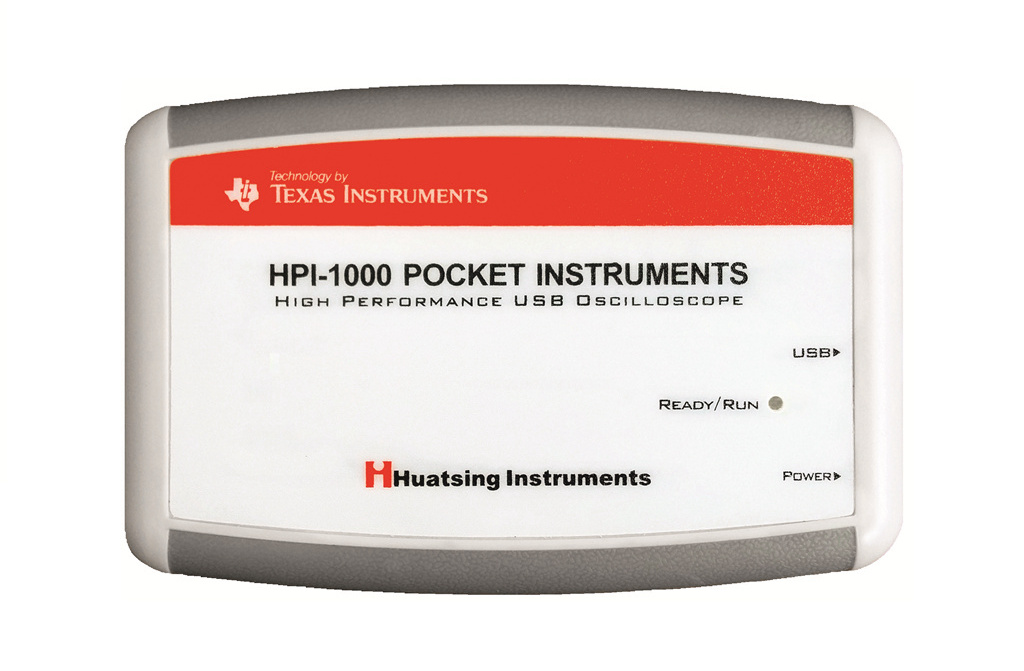

HPI-1000多功能口袋儀器具有雙通道示波器、雙通道信號源、16通道邏輯分析儀、頻譜分析儀、5路固定電源、程控電源、遠程教學等功能。既可以作為便攜式通用測量?jī)x器使用，也可以通過HPI專用接口與華清科儀模電、數電、電路分析等實驗套件連接使用。HPI-1000多功能口袋儀器內部使用20多顆TI公司高性能芯片，在硬件及軟件上為這些實驗套件及課程做了定制與優化，比一般便攜式儀器使用起來更加方便、效果更好。HPI-1000多功能口袋儀器可以作為口袋實驗室的核心工具，將模電、數電、電路、EDA等實驗課程搬回宿舍和家里隨時隨地進行，不再受時間和空間的制約，并且可以通過口袋儀器云平臺與教師進行遠程實時互動。HPI-1000多功能儀器在清華大學自動化系、電子系以及北京大學、南京大學等多所院校的電工電子中心的多門課程中得到應用，效果良好。
模 塊 | 特 性 | 指 標 | 備 注 |
| 示波器 | 采樣速率（帶寬） | 20MSa/s（5MHz） | |
通道數 | 2 | 通道端口均帶有保護 | |
輸入信號范圍 | -15 ~ +15V | ||
信號源1 （大信號） | 波形種類 | 正弦、三角、方波、TTL | |
| 波形刷新率 | 15MSa/s | ||
| 輸出信號范圍 | -5 ~ +5V | ||
| 占空比范圍 | 0~100% | ||
信號源2 （小信號） | 波形刷新率 | 160KSa/s | |
| 垂直分辨率 | 12位 | ||
| 輸出信號范圍 | -1.5V ~ +1.5V | ||
| 最小信號幅值 | 20mVp-p | ||
| 邏輯分析儀 | 通道數 | 16通道 | 通道端口均帶有保護 |
| 捕獲速率 | 1MSa/s | ||
| 觸發方式 | 高/低電平 | 每通道獨立設置 | |
| 電源 | 固定電源 | +3.3V、±5V、±15V | |
| 程控電源 | -12 ~ +12V |
