HA-MB40混合電路實驗板上配有高精度、低紋波噪聲的±5V/±12V四路電源
HA-MB40pro電路板配有低溫漂、超低紋波噪聲、更大輸出功率的四路電源
覆蓋DCLK-1000數電套件全部實驗，還可以擴展ACLK-1000模電套件實驗內容
全新Type-C供電接口，驅動能力更強，配件更通用

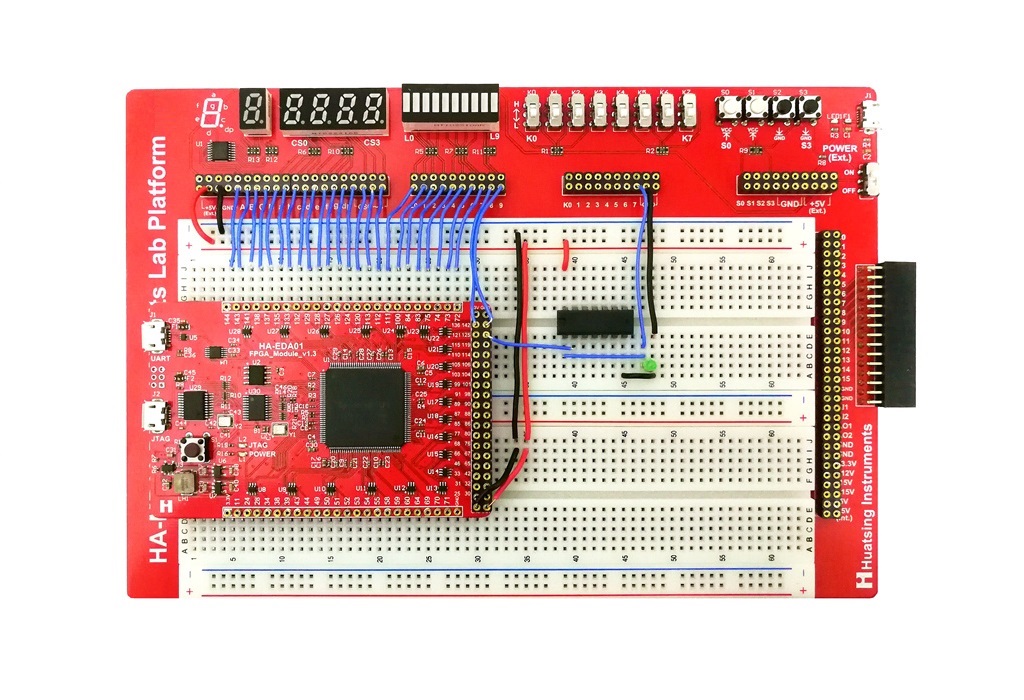

華清科儀推出的MCLK-2000與MCLK-2100混合電路實驗套件在DCLK-1000數電套件基礎上增加了高精度、大電流、低紋波噪聲的±5V、±12V四路電源軌，與HPI-1000plus多功能口袋儀器（另購）配套使用，不但可以用于數電實驗，還可以完成眾多模電實驗項目。MCLK-2000/2100實驗套件也可以作為ACLK-1000模電套件的擴展平臺使用，進一步豐富模電實驗內容，學生可以靈活搭建各種模數電混合電路。MCLK-2000/2100實驗套件還可以配合華清科儀HA-EDA系列FPGA模塊（另購），完成EDA實驗項目。整個套件收納在一個精致的塑料盒中，包含HA-MB40/MB40pro混合電路實驗板、配套芯片庫、元器件、工具等。套件小巧靈活、整理收納方便，適合學生在課堂外使用，使得實驗課不再受時間和空間的制約。MCLK-2000/2100混合電路實驗套件已經在眾多高校實驗教學中得到使用，效果良好。該套件配有詳盡的實驗教程、教學視頻、仿真程序等實驗教學資源。

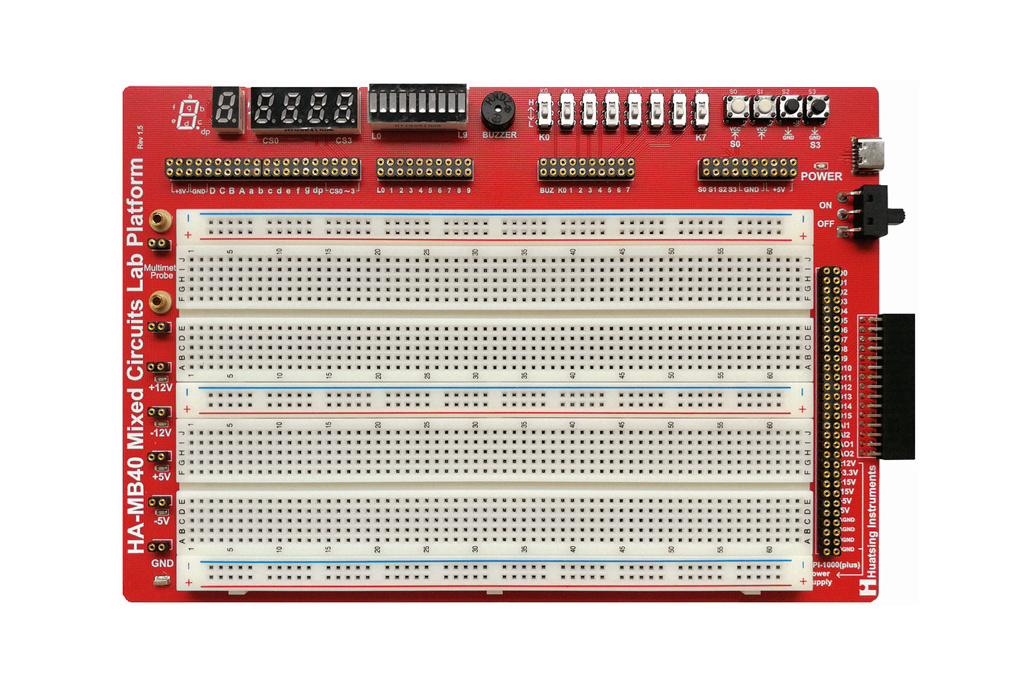

MCLK-2000套件標配HA-MB40混合電路實驗板
MCLK-2100套件標配HA-MB40pro(專業版)混合電路實驗板

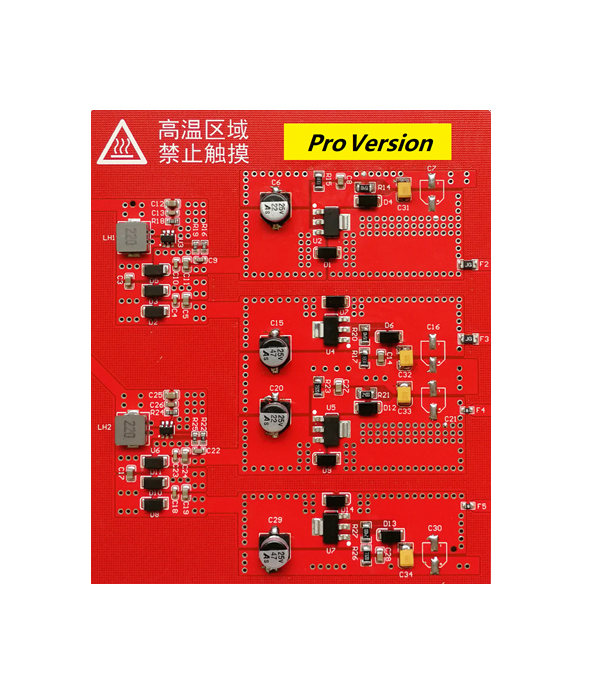

HA-MB40pro(專業版)混合電路實驗板采用兩級高精度電路結構設計，精選低溫漂、低噪聲、高精度元件，具有更有低溫漂、更大輸出功率與超低紋波噪聲，滿足對電源質量有較高要求的高精度運放電路、傳感器電路、測試測量電路實驗需求。
HA-MB40/40pro混合電路實驗板電源部分指標
參 數 | HA-MB40 | HA-MB40pro | |
額定電流 | ±5V/±12V | 200mA/每路 | 300mA/每路 |
精度誤差 | ±5V | <1.5%（0~200mA） | <1.5%（0~300mA） |
±12V | <0.5%（0~200mA） | <0.5%（0~300mA） | |
負載調節率 | ±5V/±12V | <1%（0~200mA） | <1%（0~300mA） |

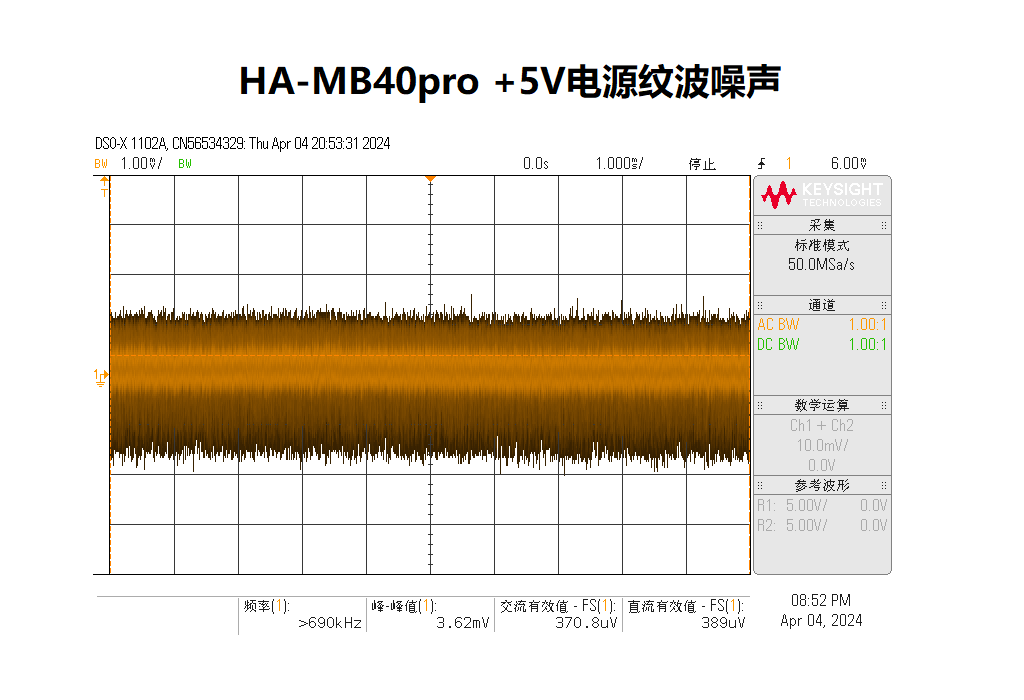

紋波噪聲 *1 | +5V/+12V | <15mVp-p | <5mVp-p |
-5V/-12V | <20mVp-p | <10mVp-p | |
最大溫漂 *2 | ±5V/±12V | <100PPM/℃ | <50PPM/℃ |
*1：輸出電流200mA時的紋波噪聲，靠測法測量；
*3：25~100℃溫度區間輸出200mA時最大溫漂；
HA-MB40/40pro混合電路實驗板資源
名 稱 | 配 置 |
單位數碼管 | 帶譯碼芯片 |
四位數碼管 | 無譯碼芯片 |
燈條 | 10段 |
撥碼開關 | 8位 |
無源蜂鳴器 | 1個 |
單穩態開關 | 4個 |
±5V, ±12V電源 | 每路200/300mA，帶短路保護 |

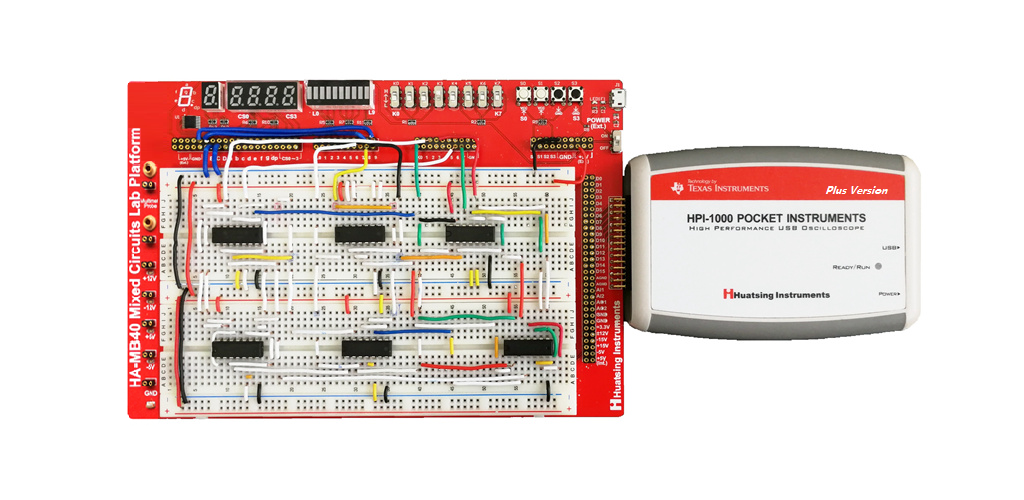

HPI接口 | 2x15pin，用于與HPI-1000plus口袋儀器連接 |

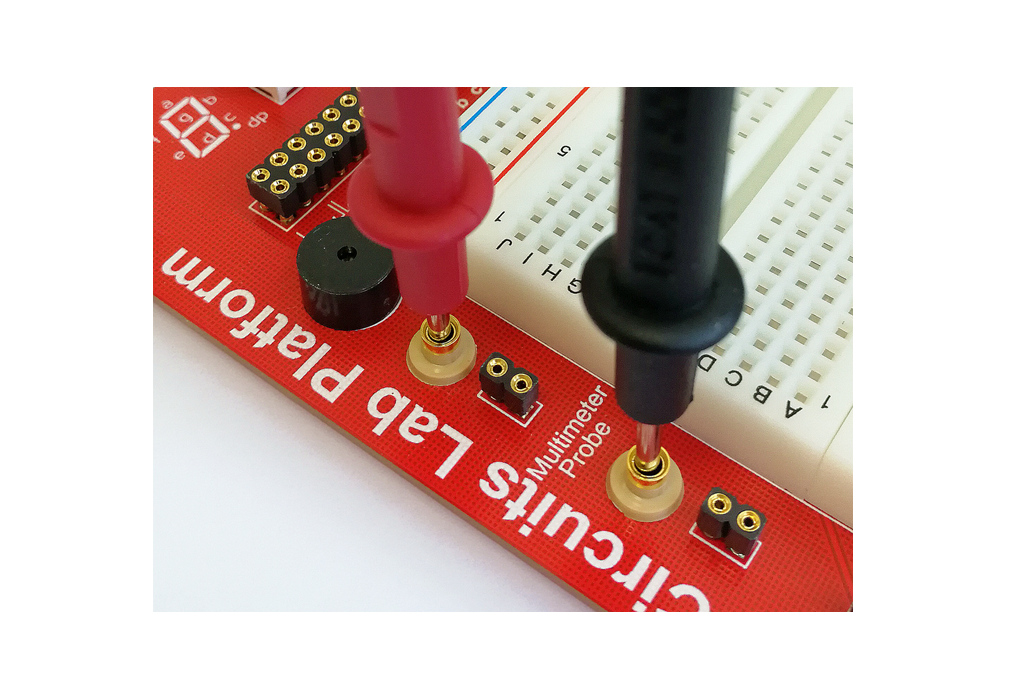

萬用表表筆座 | 帶有簧片，可以讓萬用表無干擾的與被測電路連接 |
用戶實驗區 | 63x20，帶有6條電源軌 |

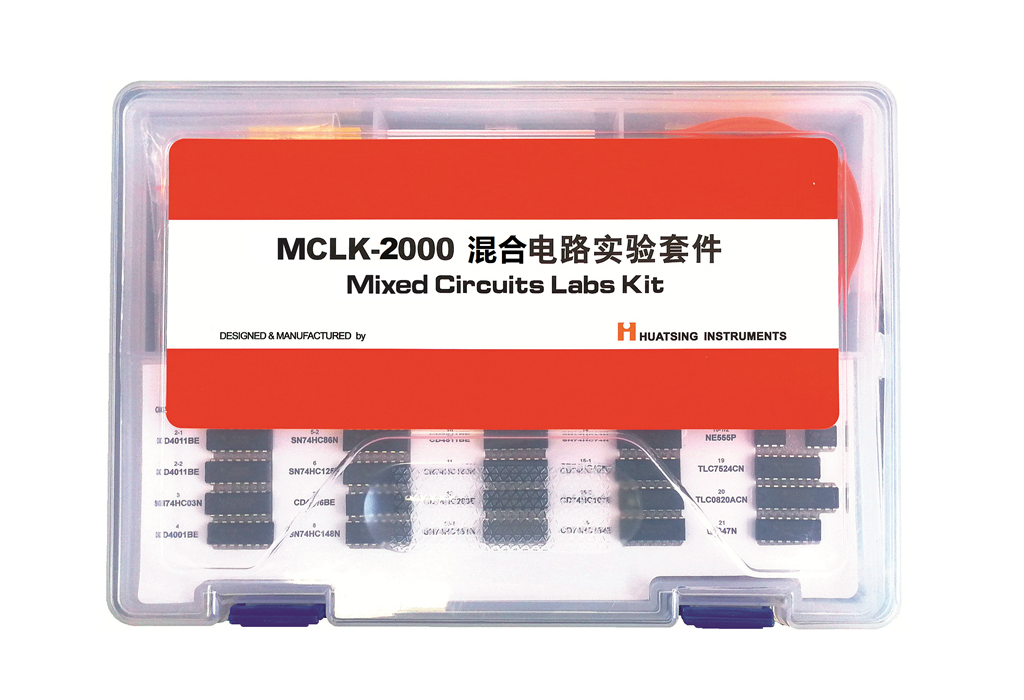

MCLK-2000/2100混合電路實驗套件配置
名 稱 | 配 置 |
HA-MB40/40pro 混合電路實驗板 | 1塊 |
元件包 | 電阻、電容、電位器 |
工具 | 萬用表、剝線鉗、螺絲刀、鑷子 |
短接線（高溫鍍銀線） | 1卷（4米） |
Type-C USB電源線 | 1條（1米，5A） |
芯片庫 | 模擬芯片、數字芯片 |
| 文件名 | 版本號 | 文件大小 | 發布日期 | 下載 |
| ACLK-1000模電套件實驗教程（第1、2章） | Rev 2.0 | 14M | 2021.11.15 | 詳細信息 下載 |
| ACLK-1000模電套件Multisim仿真程序（CH2） | Rev 1.0 | 4.5M | 2021.11.15 | 詳細信息 下載 |
| DCLK-1000數字電路實驗套件實驗指導書 | Rev 1.0 | 3.1M | 2019.10.09 | 詳細信息 下載 |
| DCLK-1000數字電路實驗套件芯片手冊 | Rev 1.0 | 22.7M | 2019.10.09 | 詳細信息 下載 |
